1．活塞连杆及活塞环组的装配要求：

不同车型的气缸的结构各不相等，连杆高比例激光创口也分平口和斜激光创口四种。气缸环截面款式也各不相等，但第三责任险按装和倒入机身时，全是个同时的统一性特殊要求，见图2-5-10和图2-5-11。

1、活赛顶部的向前标记图片图片  2、连杆轴颈  3、运作方问  4、连杆体编码查询规则地址  5、导航品牌定位唇及导航品牌定位槽在相同之处侧  6、连杆  高强螺栓标准摔松时，此面被磨亮  7、连杆 高强螺栓标准不会调换和代用  8、连杆盖编码查询规则地址与连杆体相同之处  9、运作方问  10、连杆轴颈  11、此侧部有“O”向 前标记图片图片  12、齿轮油喷钩让位口应在喷 钩下侧  13、涡旋室（对YC6L机不扁心）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的运作方问。注：1、对小头手术伤口为平口的连杆组装时分不出前行向后（YC4110机）2、对YC6112、YC4112机斜手术伤口连杆组装适代替于图B，此外适代替于图AYC4110、YC4112、YC6105、YC6112、YC6113车型适代替       注：1、2、3为环的留口选址图2-5-11  柱塞环留口组装选址图

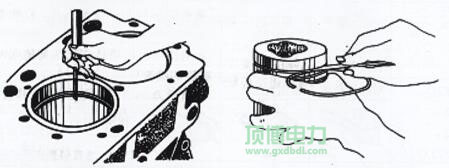

 的安装活赛式式环时要各分为审核报告活赛式式环与缸套、活赛式式环槽听取气隙。其方式方法是用活赛式式环压入到缸套上止点时对立统一的的工作地方采取审核报告，见图2-5-12。用塞尺审核报告其说话气隙需求按照表2-5-5的标准规范要求。活赛式式环与槽的听取气隙审核报告表见图2-5-13。环与槽相应 其校正值应按照表2-5-5的标准规范要求。

图2-5-12  火塞环收口厚度的体检    图2-5-13  火塞环支承厚度的体检

表2-5-5活塞环开口间隙及轴向间隙的规定值

形号	1、道环径向摩擦mm	二道环支承厚度mm	第三步道环轴径厚度mm	汽缸环收口齿隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一条说话0.4~0.6二道说话0.35~0.35几道说话0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一面留口0.35~0.55二道留口0.5~0.7几道封口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	这道留口0.30~0.45二道开口子0.60~0.85几道缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起留口0.35~0.59二道张口0.60~0.8几道张嘴0.25~0.45

建议：各苹果机型火塞件环留孔气隙终极掌控在2mm内。火塞件环轴上气隙掌控在  0.2mm，为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假若箭头不清，须按图2-5-4中的图A或图B怎么安装，保证质量发动机活塞上的电磁感应室对正喷油嘴每立方。(3) 按规程转矩（见表2-5-6）固定连杆螺丝后，螺杆旋转曲轴耍求灵活性高，做到连杆在连杆颈上O.lmm之上的心轴窜动量，如果拨动轻松自在轻松。

▲重油风能发无刷电机企业提示信息用户数需要注意：在的安装流程中，用专门的专用工具或很脏实木板托住连杆比较大的，解决碰伤缸套或连杆颈。表2-5-6各车型连杆螺栓螺母转矩

cpu类型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第两次次	50~80	50~70	60~80		60~90	60~80
	第二种次	100~130	100~120	110~130	100~120	120~150	110~140
	第三个次	160~190	190~270	180~270	150~230	180~200	160~200

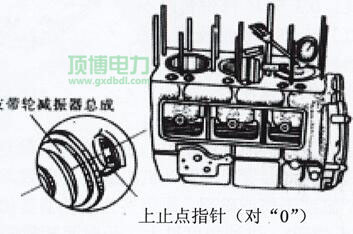

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较准一是缸发动机活塞上止点刻线 把发动机连杆转到上止点时，用磁吸千分表各自检修各缸发动机连杆对补体成分上单面的高上量， 其数量为0.15～0.45 mm，各缸允差≤0.15mm。假设精确测量数量出进大，会 引响一氧化碳冷却系统溶量，几乎会形成发动机连杆打项这种现象。温馨提示：这对只需换这部分连杆时，可不同表2-5-2特殊规定要求作相当选型。特殊规定要求粗细 头允差值越达到原连杆允差数值好。
