柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

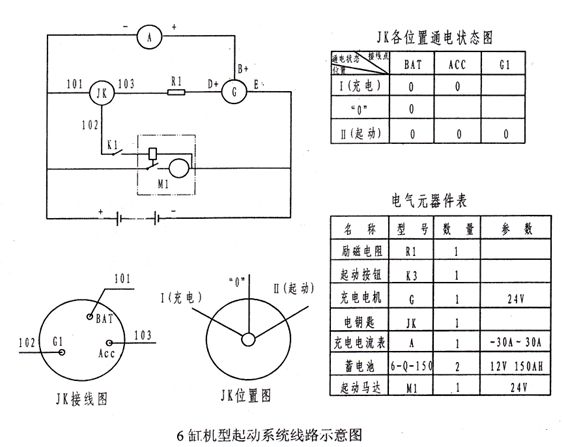

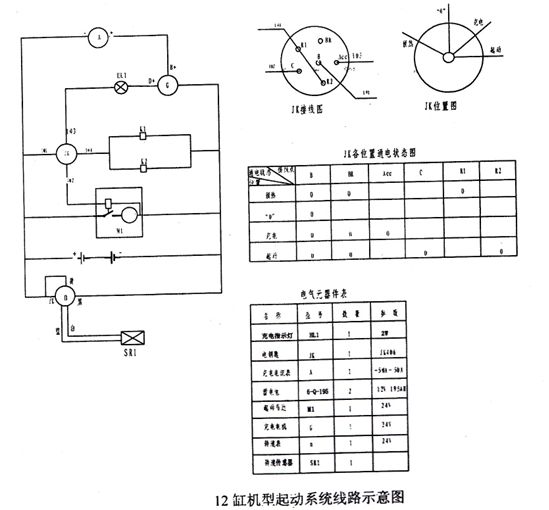

  下方是两种方式基本性的启车系统性各路线图：

   在事情中，要随时随地小心蓄电瓶的交流电压降和电解抛光法液的百分比，电解抛光法液的百分比应1.28～1.29（十足平均温度15℃），应该不高于1.27，常见现状下，汽油车机的快速冲电电站卡能确认蓄电瓶达到存无忧电的状态下，但存异常现状下，如汽油车机停了好长时光各种，应该发现蓄电瓶交流电压降缺点表现，不一定不得用任何主机电源给蓄电瓶快速冲电。

   通常检杳开机启动伺服电机锁紧件的基础是能够结实牢固，电缆遇到是能够密封，并除掉积污，涂以稍微注油脂，防止腐蚀，通常检杳电缆电绝缘会不是毁坏，每季度拆去防水带，检杳整流子单单从接触面是能够光泽，炭刷在架内是甭有卡住現象，炭刷弹黄阻力是能够没问题，并除掉积尘，若会发现炭刷偏磨过多时，整流子单单从接触面烧毛可怕和其他的错误，应卸下来保养。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。
